在大大的防盗产品里挖呀挖呀挖...挖到N多攻略都在这里啦
日期:2023-05-19
   
浏览次数:3162
   
点赞次数:0

X-431 Pro V5.0防盗匹配仪





核心功能

不仅仅只是防盗PIN读取和钥匙匹配,而是防盗“三合一”。

1. 防盗匹配:

1.1 支持防盗PIN读取,钥匙匹配和防盗模块更换。

1.2 支持中国通用防盗模块删除、编程、防盗、配置与设定。

1.3 支持大众车系MQB平台钥匙增加和仪表更换。

1.4 支持福特防盗相关模块编程、钥匙学习和参数重置。

1.5 支持荣威名爵全新防盗模块编程、防盗、配置和设置。

1.6 支持长城、奇瑞、吉利等国产车型模块更换、擦空、钥匙学习功能,支持至2023年新车型。

1.7 支持奇瑞、江淮、一汽轿车全系车型密码计算。

1.8 支持钥匙新增或全丢:奔驰、宝马、大众、奥迪、富豪、丰田、标致雪铁龙、比亚迪等

2. 模块克隆:

2.1 支持发动机模块和变速箱模块克隆,超过5000+车型。

2.2 支持BOSCH、CONTINENTAL/SIEMENS、ZF、GETRAG、TEMIC和DELCO等品牌克隆,持续增加。

2.3 支持防盗关闭和文件校验。

3. 故障诊断:

3.1 支持防盗系统故障诊断和报告分享。

3.2 支持防盗模块更换后设码或配置。

3.3 支持防盗系统故障码清除。

3.4 积累了元征三十多年诊断研发经验。


克隆功能

发动机模块克隆


序号

发动机模块型号

1

EDC16XX

2

EDC17XX

3

MD1CSXXX

4

MD1CPXXX
5
ME17.X.X

6

MED17.X.X

7

MED9.X.X

8

MEV17.X.X

9

MEVD17.X.X

10

MG1CSXXX

11

MG1CPXXX

12

MSDXX

13

MSVXX

14

SDIX

15

EXX/TXX(通用车系)

16

SIM271XX

17

SIMOS12.X

18

SIMOS8.X

19

SIMOS-PCR2.X
20……


注:X号表示数字,下同。

变速箱模块克隆

序号

变速箱模块型号
1 6HPXX
2 8HPXX
3 7DCT300
4 9G Tronic
5 ALXXX
6 TCXX
7 DPS6/DC4
8 DKG
9 DLXXX
10 DQXXX
11 MPS6
12 SPS6
13 VGSX
14 VL381
15 6TXX/6LXX(通用车系)
16 MEDG17.9.8
17 MEG17.9.2
18 ……



防盗功能

奔驰防盗

序号防盗功能

1

奔驰钥匙匹配(FBS3)
2奔驰发动机,变速箱刷空(FBS3),编程编码
3奔驰发动机克隆(FBS4)
4奔驰变速箱克隆(FBS4)
5奔驰钥匙增加计算密码(FBS3)
6奔驰钥匙全丢计算密码(FBS3)
7奔驰锁头更换(FBS3)


宝马防盗


序号
防盗功能
1宝马发动机ISN码读取
2宝马E底盘8HP变速箱刷空
3宝马E底盘8HP变速箱克隆
4宝马F底盘6HP变速箱刷空/克隆
5宝马F/G底盘8HP变速箱克隆
6宝马F/G底盘8HP变速箱刷空
7宝马发动机更换、克隆
8宝马(CAS1,CAS2,CAS3,CAS4,FEM/BDC)钥匙匹配
9宝马FRM修复

大众奥迪防盗

序号
防盗功能
1大众奥迪四五代钥匙匹配
2大众四代仪表拆读全丢
3奥迪五代转向柱芯片读写
4OBD读取MED17发动机
5大众四代UDS发动机更换
6大众奥迪MQB发动机,变速箱,转向柱的更换
7大众奥迪五代及MQB变速箱FLASH和EEPROM读写克隆
8大众奥迪BOSCH发动机克隆
9大众奥迪西门子发动机克隆
10大众MQB钥匙增加和仪表更换
11大众奥迪发动机和变速箱克隆

保时捷防盗


序号防盗功能
1保时捷2011-2017钥匙匹配
2保时捷前端、后端电脑克隆
3保时捷西门子发动机电脑克隆
4保时捷电池数据修复

其它防盗



主要功能X-431PRO防盗匹配仪
防盗PIN码读取
大众车系MQB平台钥匙增加和仪表更换
福特防盗模块编程、钥匙学习和参数重置
日产B18防盗更换免密
丰田钥匙全丢
沃尔沃钥匙全丢
标致钥匙全丢
雪铁龙钥匙全丢/模块更换
马自达发动机模块编程,13款后参数重置(免密)
中国通用防盗模块删除、编程、防盗、配置与设定
荣威全新防盗模块编程、防盗、配置和设置
荣威全新防盗模块编程、防盗、配置和设置
……

防盗关闭和数据校验

支持防盗关闭和数据校验功能。


辅助功能

特殊功能:支持40种类型,如保养复位、节气门学习。

远程诊断:专利技术,远程支持。

在线升级:在线下载,即升即用。

诊断反馈:问题反馈,在线支持。



X-431 GIII防盗编程器




使用要求

1 适配于支持TypeA接口的X-431诊断仪,如X-431 PAD V、X-431 PRO 3S+ V5.0。

2 选购防盗编程器GIII-PC转接盒(即将上线), 支持PC处理模块克隆。


模块克隆

发动机模块克隆

序号发动机模块型号
1EDC16XX
2EDC17XX
3MD1CSXXX
4MD1CPXXX
5ME17.X.X
6MED17.X.X
7MED9.X.X
8MEV17.X.X
9MEVD17.X.X
10MG1CSXXX
11MG1CPXXX
12MSDXX
13MSVXX
14SDIX
15EXX/TXX(通用车系)
16SIM271XX
17SIMOS12.X
18SIMOS8.X
19SIMOS-PCR2.X
20……

注:X号表示数字,下同。


序号
变速箱模块型号
16HPXX
28HPXX
37DCT300
49G Tronic
5ALXXX
6TCXX
7DPS6/DC4
8DKG
9DLXXX
10DQXXX
11MPS6
12SPS6
13VGSX
14VL381
156TXX/6LXX(通用车系)
16MEDG17.9.8
17MEG17.9.2
18……

防盗匹配

奔驰防盗

序号防盗功能
1奔驰钥匙匹配(FBS3)
2奔驰发动机,变速箱刷空(FBS3),编程编码
3奔驰发动机克隆(FBS4)
4奔驰变速箱克隆(FBS4)
5奔驰钥匙增加计算密码(FBS3)
6奔驰钥匙全丢计算密码(FBS3)
7奔驰锁头更换(FBS3)


宝马防盗

序号防盗功能
1宝马发动机ISN码读取
2宝马E底盘8HP变速箱刷空
3宝马E底盘8HP变速箱克隆
4宝马F底盘6HP变速箱刷空/克隆
5宝马F/G底盘8HP变速箱克隆
6宝马F/G底盘8HP变速箱刷空
7宝马发动机更换、克隆
8宝马(CAS1,CAS2,CAS3,CAS4,FEM/BDC)钥匙匹配
9宝马FRM修复


大众奥迪防盗

序号防盗功能
1大众奥迪四五代钥匙匹配
2大众四代仪表拆读全丢
3奥迪五代转向柱芯片读写
4OBD读取MED17发动机
5大众四代UDS发动机更换
6大众奥迪MQB发动机,变速箱,转向柱的更换
7大众奥迪五代及MQB变速箱FLASH和EEPROM读写
8大众奥迪BOSCH发动机克隆
9大众奥迪西门子发动机克隆
10大众MQB钥匙增加和仪表更换
11大众奥迪发动机和变速箱克隆


保时捷防盗

序号防盗功能
1保时捷2011-2017钥匙匹配
2保时捷前端、后端电脑克隆
3保时捷西门子发动机电脑克隆
4保时捷电池数据修复


防盗关闭和数据校验

支持防盗关闭和数据校验功能。


PC克隆功能

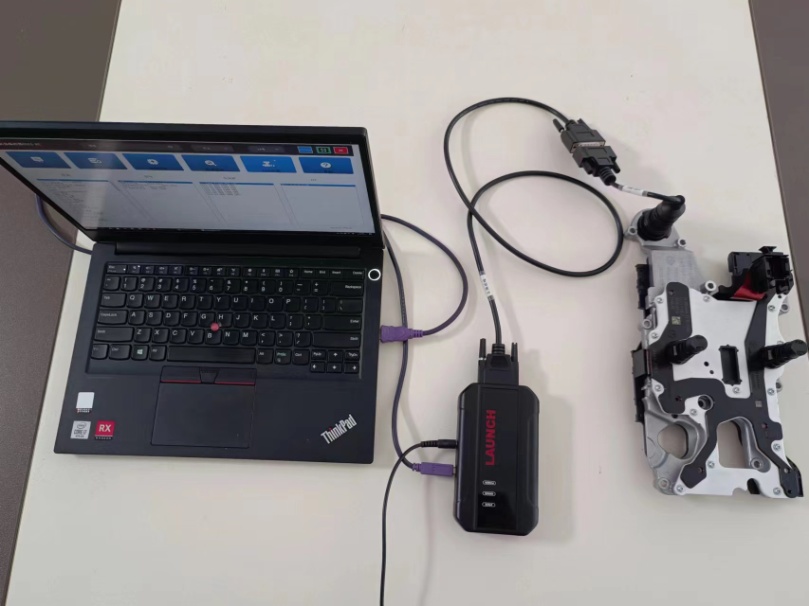

选购X-431防盗编程器GIII-PC转接盒(即将上线),利用电脑克隆软件进行ECU克隆。克隆速度更迅速,拷贝文件更便捷。

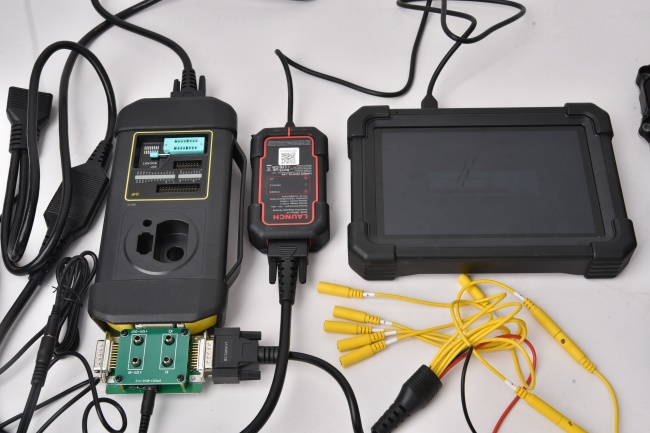

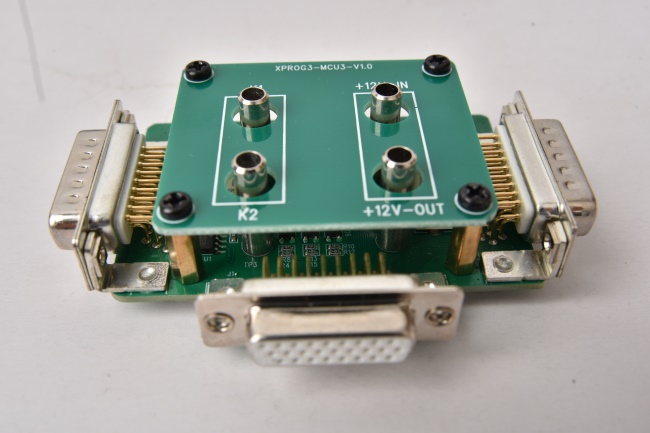

X-431防盗编程器MCU3转接板套件(选配)




功能作用:

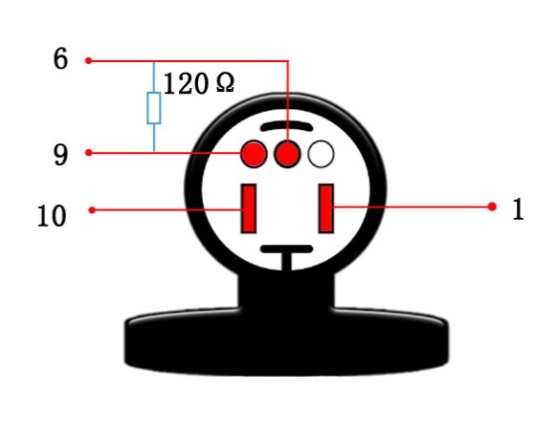

模块克隆支持OBD模式,也支持BENCH模式。有些模块BENCH模式连接需要考虑电源连接和120欧终端电阻连接,当采用MCU3转接板连接时,则可以省略120欧终端电阻连接的问题,操作更简单,连接更稳定。比如Sim271DE2.0模块克隆有两种方式:

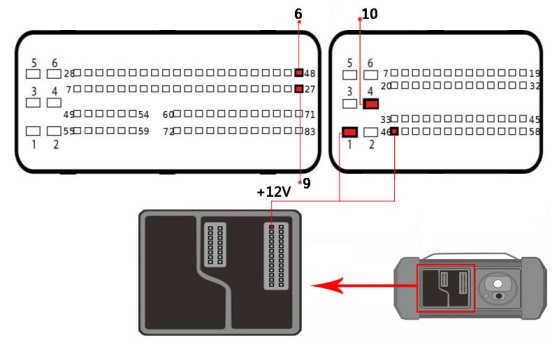

1. 没有MCU3转接板连接时:






2. 有MCU3转接板连接时:

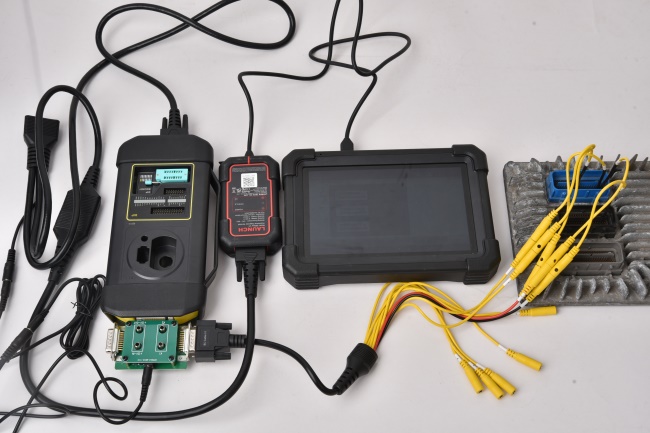

连接方式:

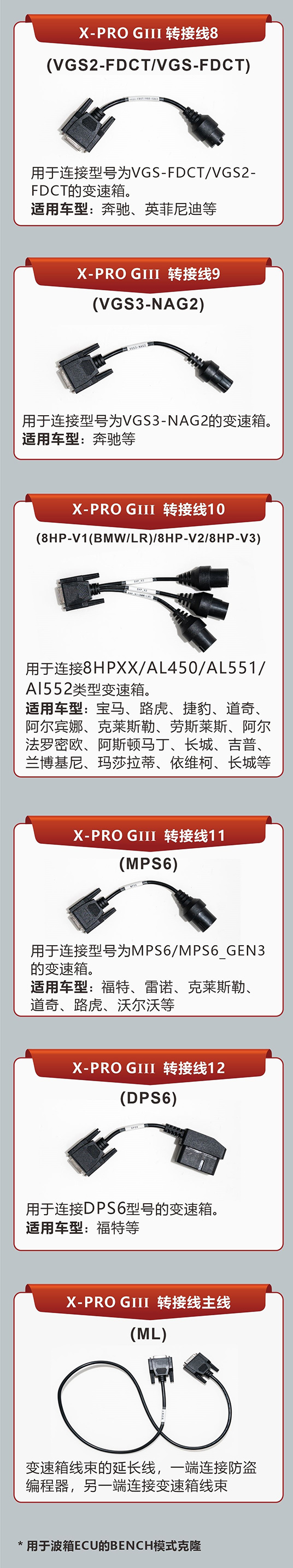

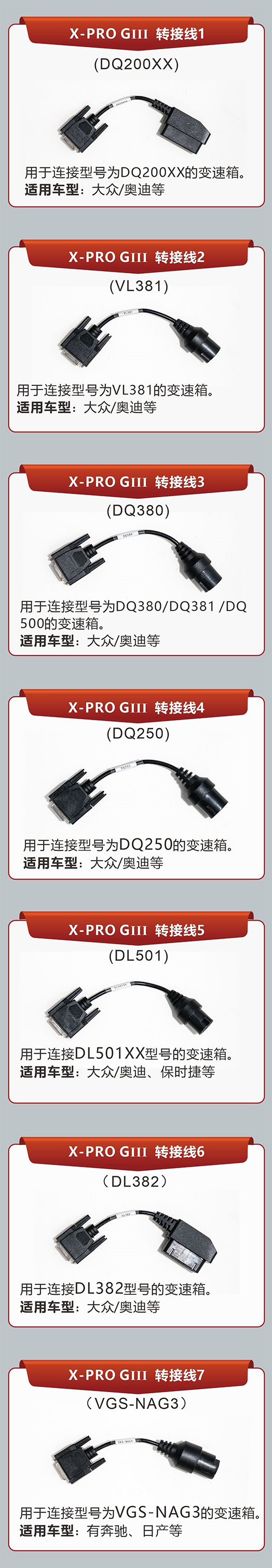

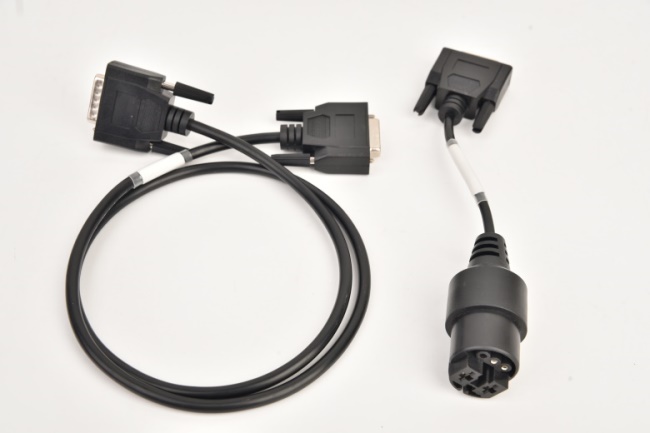

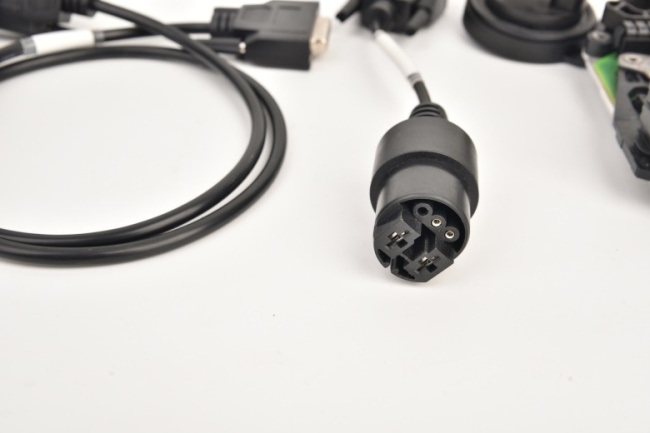

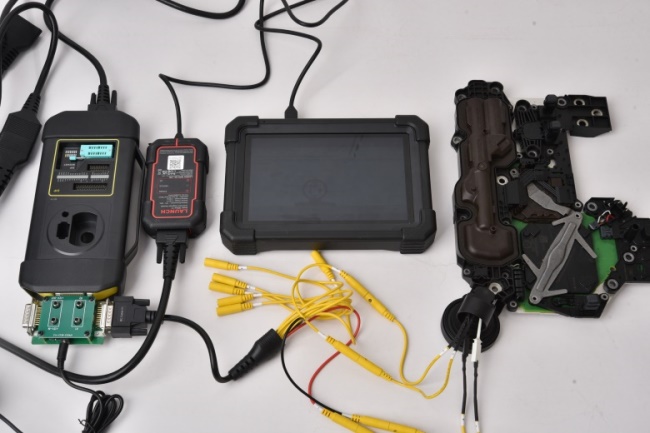

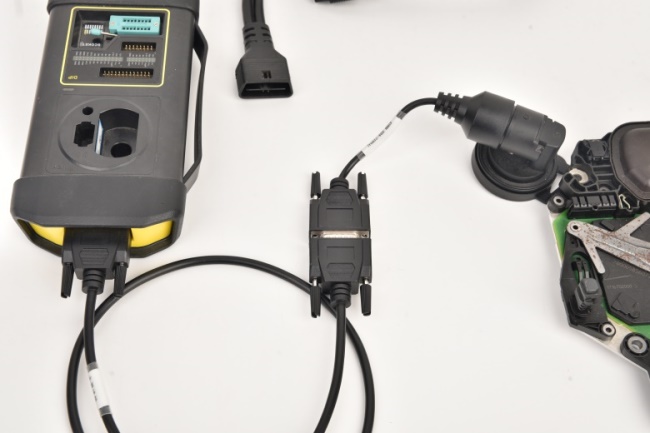

X-431变速箱模块克隆X-PROG3转接线


配件说明:

变速箱模块克隆常规接线需要使用MCU3转接板和跳线。




使用变速箱模块克隆X-PROG3转接线时,省去了MCU3转接板和跳线连接的操作,连接更可靠,提高了操作效率。




X-PROG3转接线做工精致,质量可靠。




注意事项:

转接线可单独选购,也可以配套选购。




在选购转接线1至12其中一个时,务必同时选购X-PROG3 转接线主线 (ML)。

功能说明:





X-431防盗编程器模拟钥匙和丰田全丢线包

序号名称线束名称功能
1防盗编程器模拟钥匙防盗编程器模拟钥匙(选配)丰田、雷克萨斯,塞恩,比亚迪等车型的钥匙全丢
2丰田钥匙全丢线包配置丰田H机械钥匙全丢 CH-01线丰田8A机械钥匙拆读全丢时,适用车型有:14年之后的卡罗拉、雷凌、凯美瑞、汉兰达、霸道等车型
3
丰田27Pin(F12)智能钥匙全丢 CH-03线4A、8A-A9、8A-AA智能钥匙拆读全丢时,适用车型有:2019年之后的卡罗拉、雷凌、亚洲狮、凌尚、奕泽、凯美瑞、荣放、亚洲龙、皇冠、威兰达等车型,配备TMLF18D、TMLF15类型智能盒
4
丰田24Pin(F15/F18)智能钥匙全丢 CH-02线

F15/F18智能钥匙拆读全丢时,适用车型有:2019年后的汉兰达、埃尔法、威尔法等车型,配备TMLF12智能盒

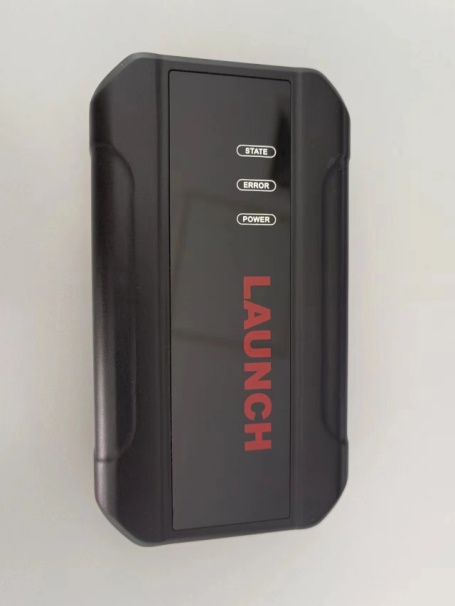

X-431 ECU模块克隆设备(即将上市)




功能介绍

1. 支持BENCH模式和BOOT两种连接方式克隆。

2. 支持发动机和变速箱ECU克隆,超过5000+车型,持续增加。

3. 支持防盗关闭和文件校验。

4. 支持读写数据块,拷贝文件方便。

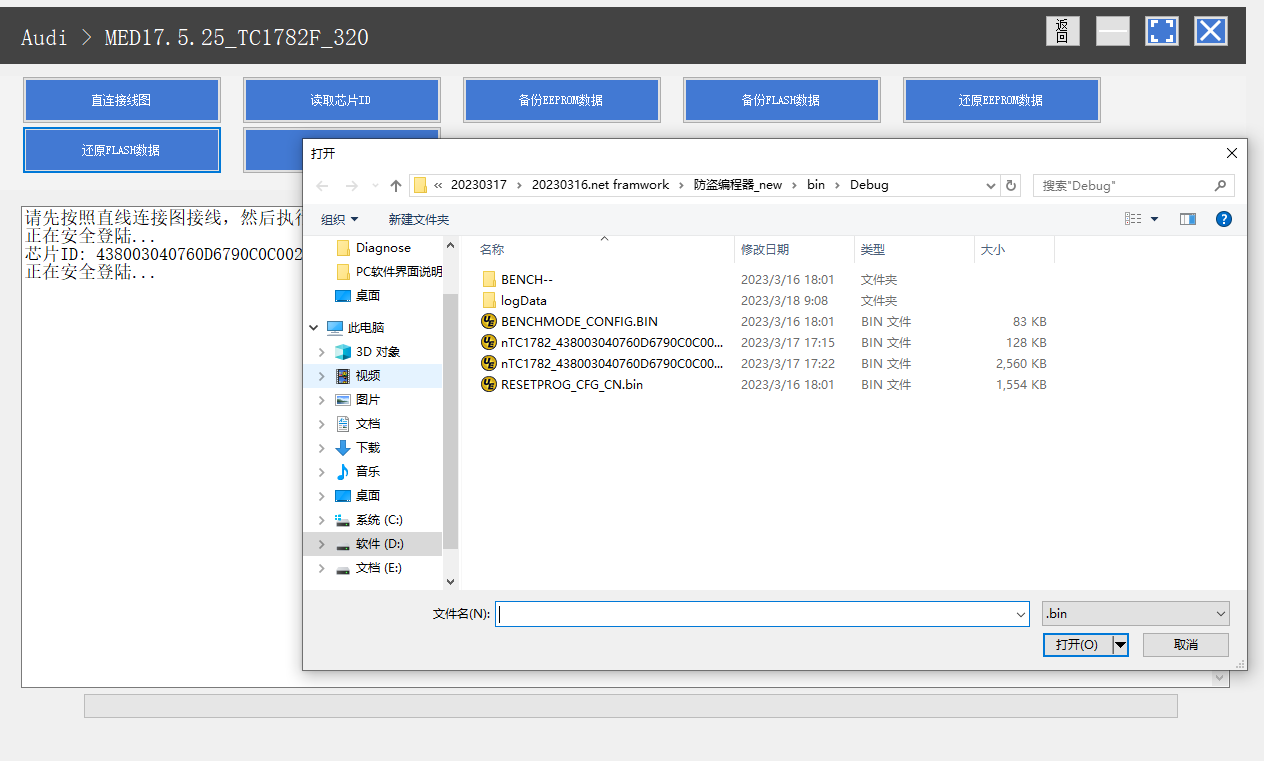

图:模块克隆读写数据

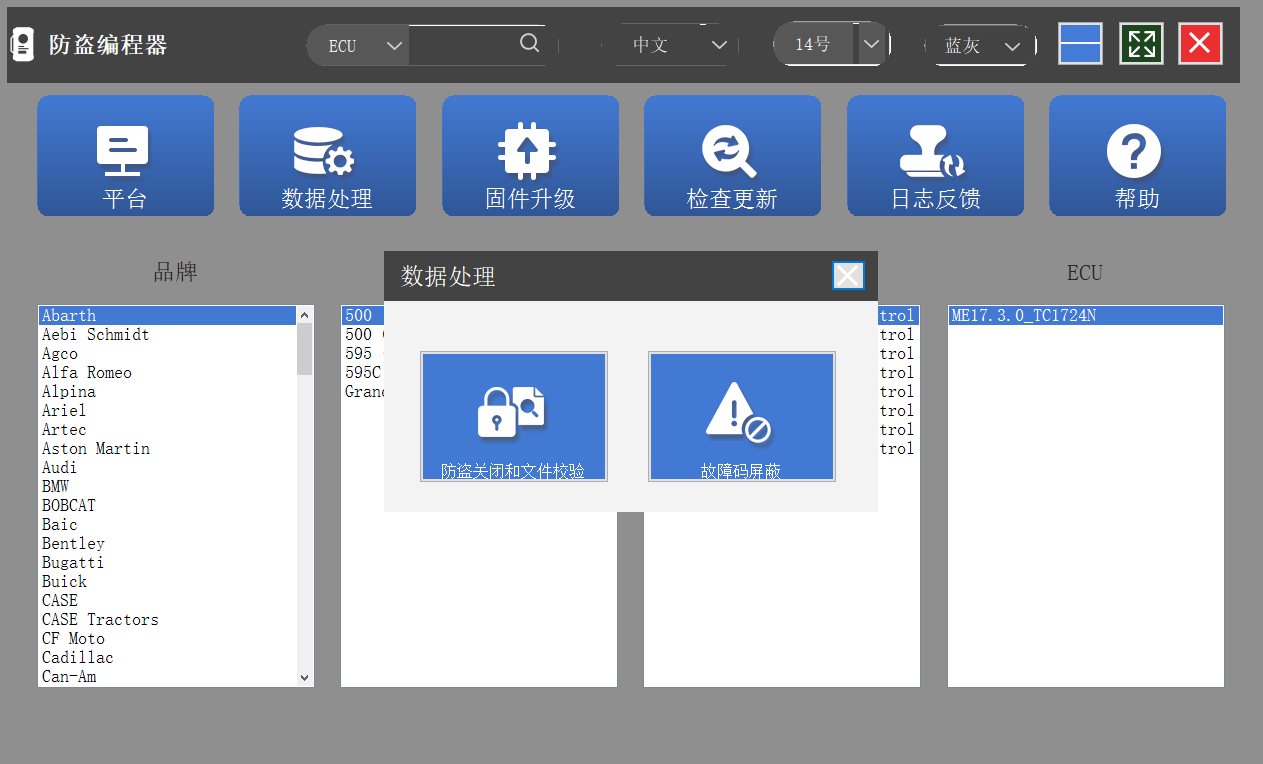

图:模块克隆文件校验和防盗关闭

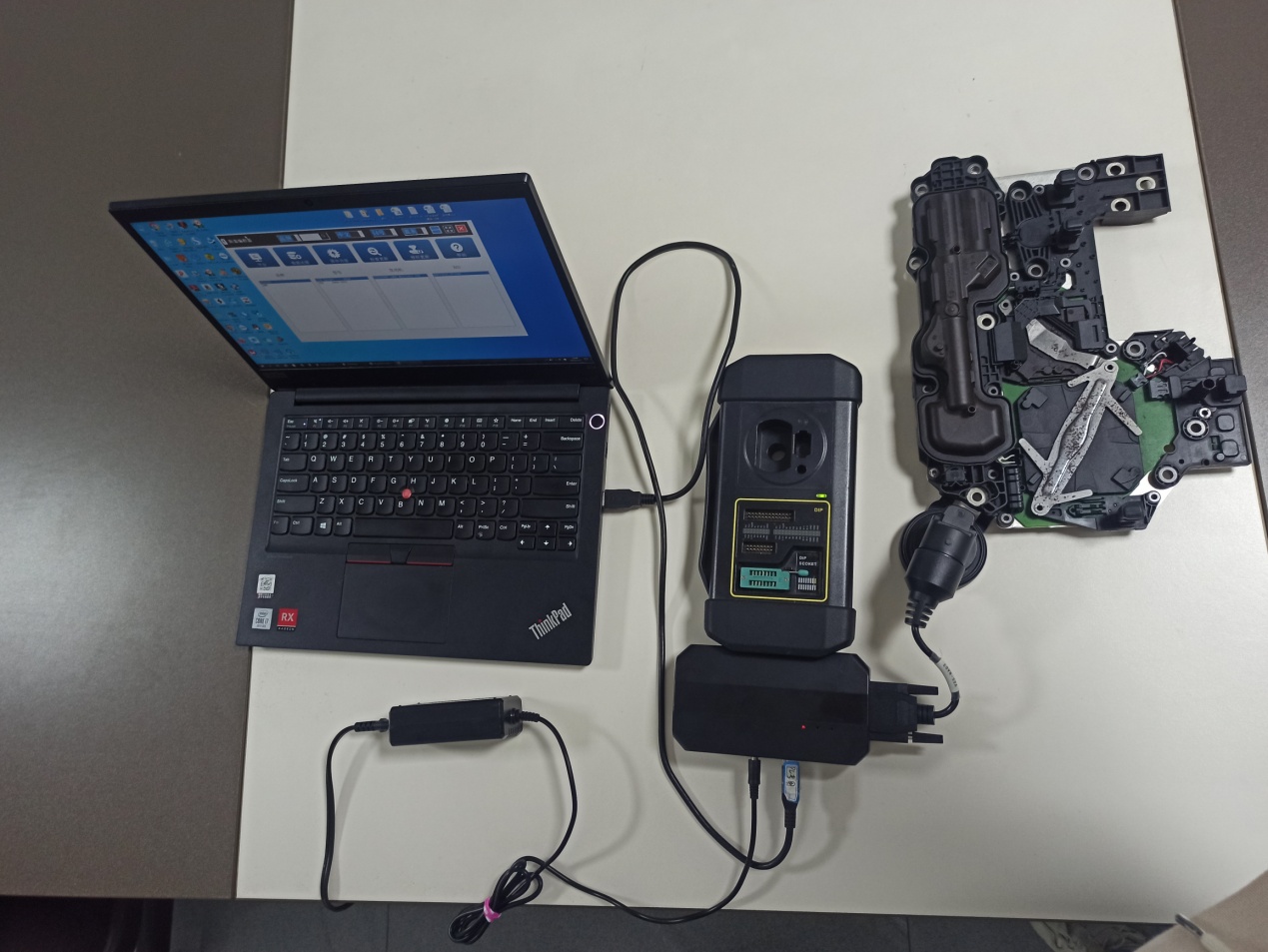

连接方式





X-431钥匙编程器和钥匙子机(即将上市)

产品名称

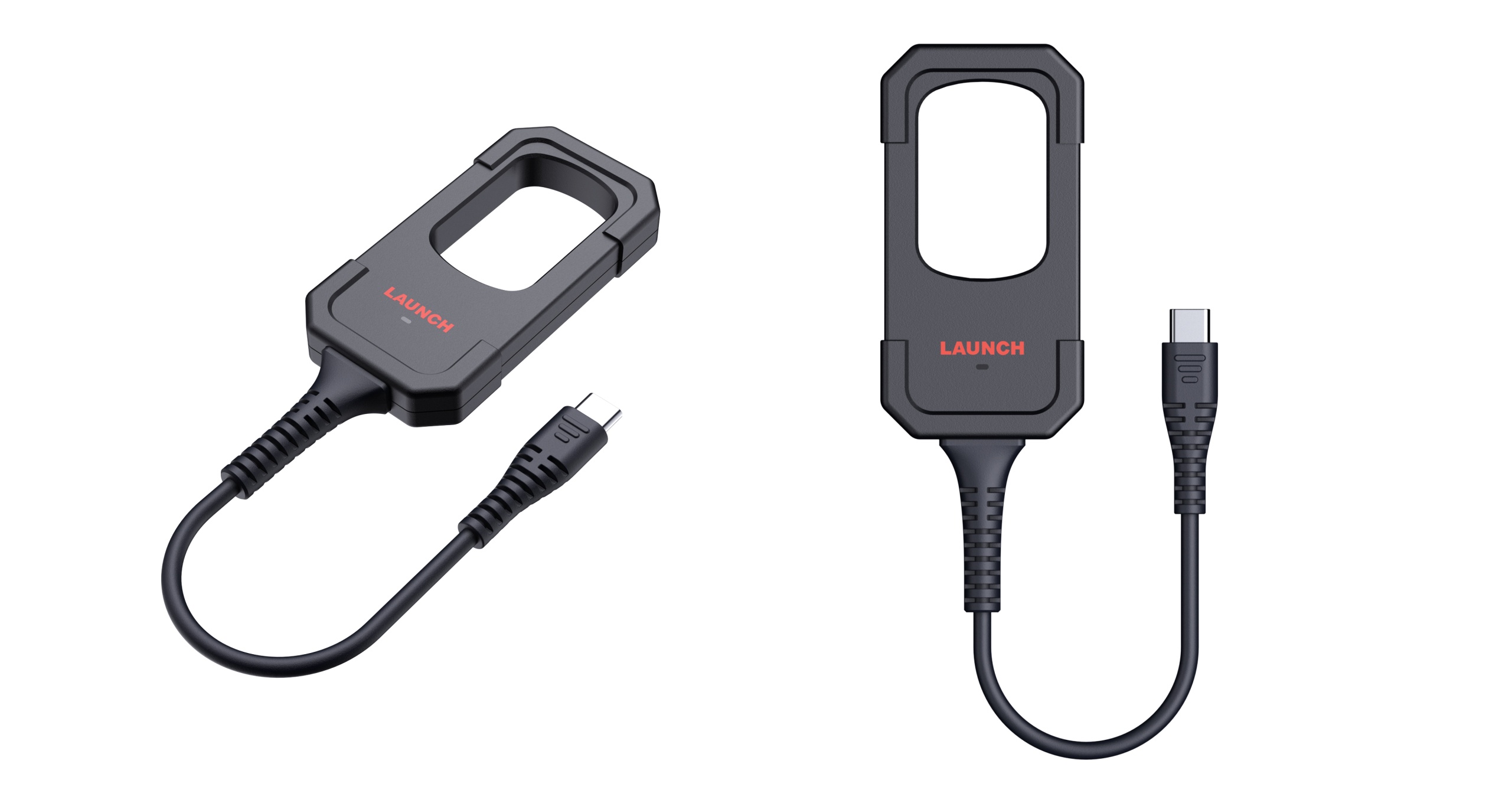

1. X-431 钥匙编程器

2. X-431钥匙子机


功能介绍

智能钥匙生成工具,配合X-431系列诊断产品使用,生成相应车型智能遥控。




多款多模钥匙子机和智能卡钥匙子机,覆盖80%车型:

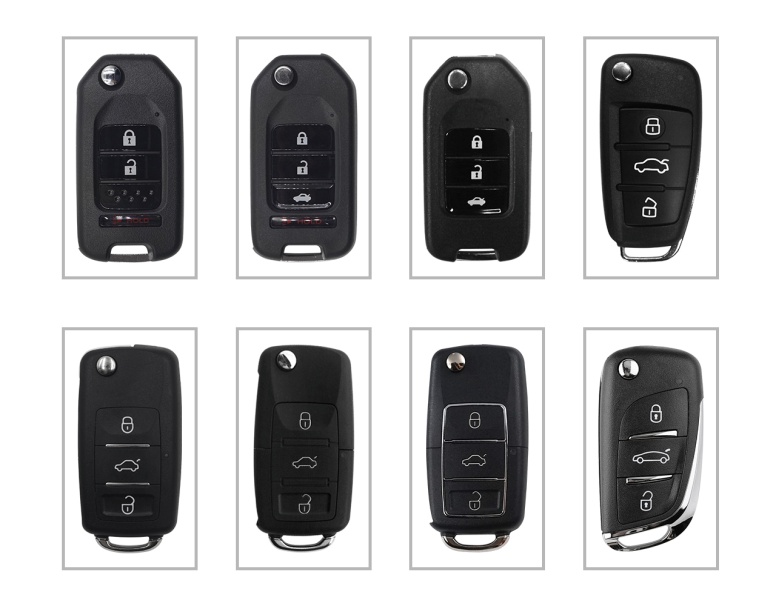

图:X-431 多模钥匙子机

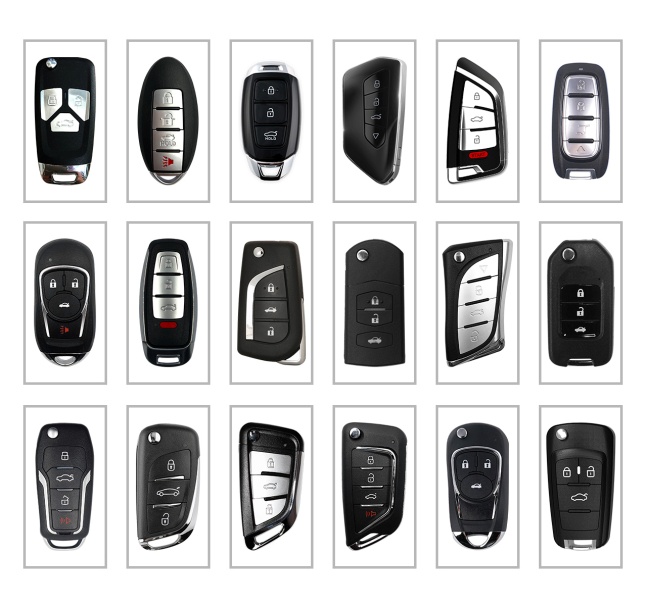

图:X-431 智能卡钥匙子机
